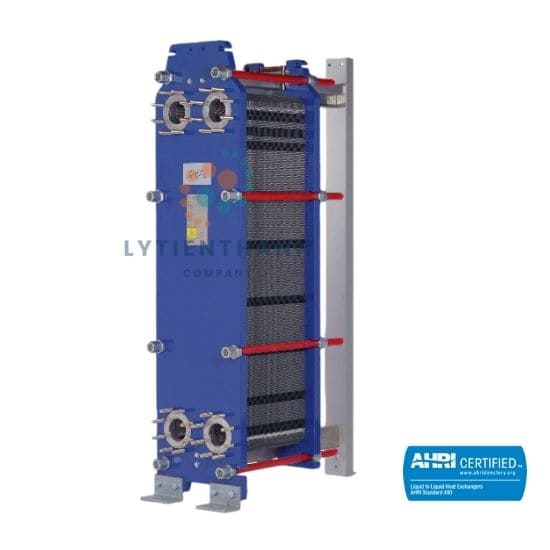

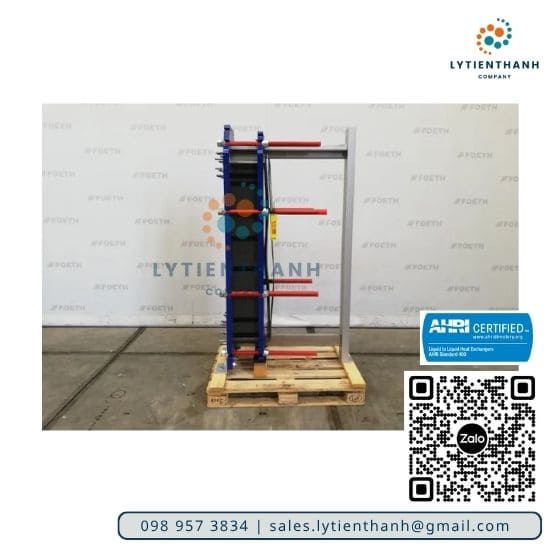

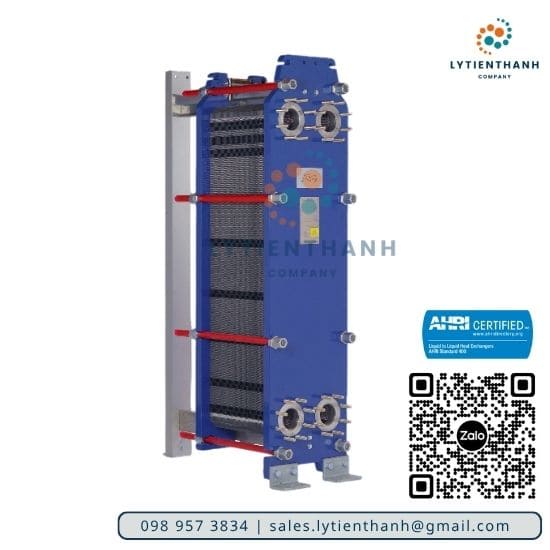

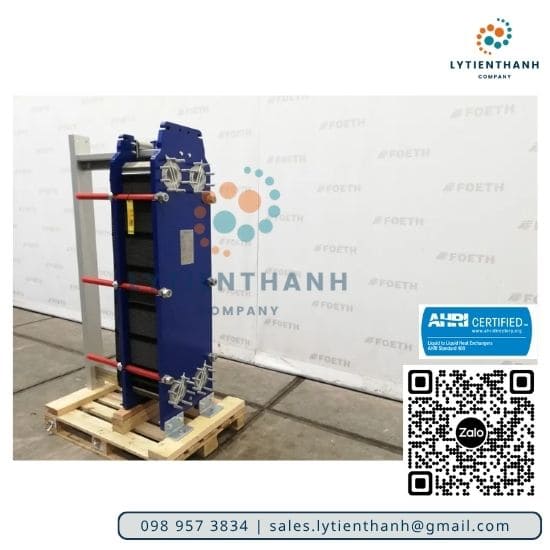

Alfa Laval AQ4L – bộ trao đổi nhiệt dạng tấm có gioăng cho ứng dụng HVAC
Alfa Laval AQ4L được chứng nhận AHRI® thông qua Chương trình Chứng nhận Bộ Trao Đổi Nhiệt Lỏng-Lỏng (LLHE), đảm bảo hiệu suất nhiệt đáp ứng các thông số kỹ thuật của sản phẩm.
Tấm truyền nhiệt tương đối cao làm cho model này phù hợp cho các ứng dụng với chương trình nhiệt độ dài và khả năng thu hồi nhiệt cao. Model này có sẵn với nhiều lựa chọn loai tấm và gioăng khác nhau.
Ứng dụng của Alfa Laval AQ4L
- HVAC
Lợi ích của Alfa Laval AQ4L
- Hiệu suất năng lượng cao – chi phí vận hành thấp.
- Cấu hình linh hoạt – diện tích truyền nhiệt có thể được điều chỉnh.
- Dễ dàng lắp đặt – thiết kế nhỏ gọn.
- Khả năng bảo trì cao – dễ dàng mở ra để kiểm tra, vệ sinh và dễ dàng làm sạch bằng CIP.
- Truy cập vào mạng lưới dịch vụ toàn cầu của Alfa Laval.
Tính năng của Alfa Laval AQ4L
Mọi chi tiết đều được thiết kế cẩn thận để đảm bảo hiệu suất tối ưu, thời gian hoạt động tối đa và bảo trì dễ dàng. Lựa chọn các tính năng có sẵn, tùy thuộc vào cấu hình mà một số tính năng có thể không áp dụng:
- Five-point alignment
- Corner guided alignment system
- Chocolate pattern distribution area
- Glued gasket
- Clip-on gasket
- Offset gasket groove
- Leak chamber
- Fixed bolt head
- Key hole bolt opening
- Lifting lug
- Lining
- Lock washer
- Pressure plate roller
- Tightening bolt cover
Chứng nhận của Alfa Laval AQ4L
Kết nối của Alfa Laval AQ4L
| Loại khung | Tiêu chuẩn kết nối |
| FM, pvcALS |
|
| FG, pvcALS |
|
| FG, ASME | ASME B16.5 Class 150 NPS 4 |
| FG, PED |
|
| FD, pvcALS |
|
| FD, PED |
|
| FS, ASME | Special squared flange |
Thông số kỹ thuật chung của Alfa Laval AQ4L
| Tên tấm | Loại tấm | Độ rộng kênh, mm (inches) |
| B | Tấm đơn | 2.0 (0.079) |
| P | Tấm đơn | 3.0 (0.12) |
| Vật liệu | |
| Tấm truyền nhiệt |
|
| Gioăng làm kín | NBR, EPDM, FKM, HeatSeal |
| Mặt bích kết nối |
|
| Khung và tấm ép | Thép carbon sơn phủ epoxy |
Thông số vận hành của Alfa Laval AQ4L
| Loại khung | Áp suất thiết kế tối đa barg (Psig) | Nhiệt độ thiết tối đa oC (oF) |
| FM, pvcALS | 10.0 (145) | 180 (356) |
| FG, pvcALS | 16.0 (232) | 180 (356) |
| FG, ASME | 10.3 (150) | 250 (482) |
| FG, PED | 16.0 (232) | 180 (356) |
| FD, pvcALS | 24.5 (355) | 180 (356) |
| FD, PED | 25.0 (362) | 180 (356) |
| FS, ASME | 27.6 (400) | 250 (482) |
Tham khảo
Do tính chất đa dạng về cấu hình, vui lòng liên hệ với chuyên gia của chúng tôi để được tư vấn thiết kế phù hợp với yêu cầu hệ thống, chúng tôi luôn sẵn lòng: 0989573834
- Tham khảo: Catalogue Trao đổi nhiệt dạng tấm Alfa Laval AQ4L
- Tham khảo: Danh sách các bộ trao đổi nhiệt dạng tấm PHE – AHRI
- Tham khảo: Danh sách các bộ trao đổi nhiệt dạng tấm PHE
- Xem thêm: Danh sách các GIẢI PHÁP trao đổi nhiệt tối ưu từ nhà Lý Tiến Thành
- Xem thêm: Danh sách PHỤ TÙNG trao đổi nhiệt thay thế các thương hiệu Alfa Laval,Funke, Kelvion, Schmidt-API, Sondex-Danfoss, SPX APV, ThermoWave, Tranter, Vicarb… (chính hãng và gia công)
