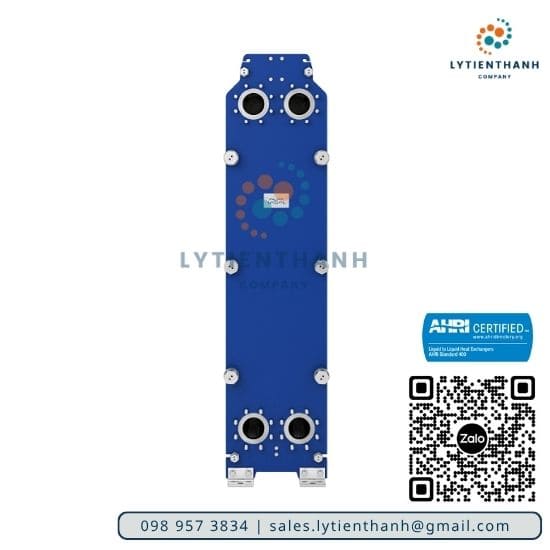

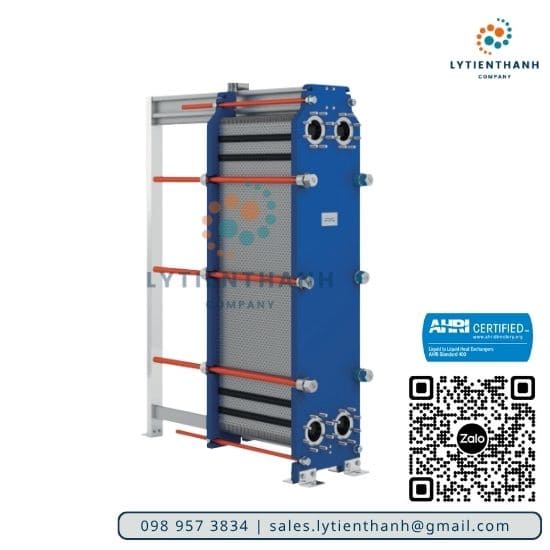

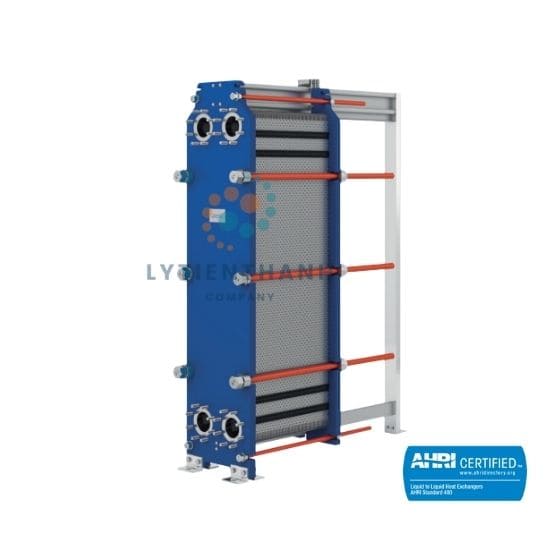

Alfa Laval AQ6L – bộ trao đổi nhiệt dạng tấm có gioăng cho ứng dụng HVAC
Alfa Laval AQ6L được chứng nhận AHRI® thông qua Chương trình Chứng nhận Bộ Trao Đổi Nhiệt Lỏng-Lỏng (LLHE), đảm bảo hiệu suất nhiệt đáp ứng các thông số kỹ thuật của sản phẩm.
Tấm truyền nhiệt tương đối cao làm cho model này phù hợp cho các ứng dụng với chương trình nhiệt độ dài và khả năng thu hồi nhiệt cao. Model này có sẵn với nhiều lựa chọn loai tấm và gioăng khác nhau.
Ứng dụng của Alfa Laval AQ6L
- HVAC
Lợi ích của Alfa Laval AQ6L
- Hiệu suất năng lượng cao – chi phí vận hành thấp.
- Cấu hình linh hoạt – diện tích truyền nhiệt có thể được điều chỉnh.
- Dễ dàng lắp đặt – thiết kế nhỏ gọn.
- Khả năng bảo trì cao – dễ dàng mở ra để kiểm tra, vệ sinh và dễ dàng làm sạch bằng CIP.
- Truy cập vào mạng lưới dịch vụ toàn cầu của Alfa Laval.
Tính năng của Alfa Laval AQ6L
Mọi chi tiết đều được thiết kế cẩn thận để đảm bảo hiệu suất tối ưu, thời gian hoạt động tối đa và bảo trì dễ dàng. Lựa chọn các tính năng có sẵn, tùy thuộc vào cấu hình mà một số tính năng có thể không áp dụng:
- Five-point alignment
- Corner guided alignment system
- Reinforced hanger
- Chocolate pattern distribution area
- Clip-ad gasket
- Offset gasket groove
- Leak chamber
- Bearing boxes
- Fixed bolt head
- Key hole bolt opening
- Lifting lug
- Lining
- Lock washer
- Pressure plate roller
- Tightening bolt cover
Chứng nhận của Alfa Laval AQ6L
Kết nối của Alfa Laval AQ6L
| Loại khung | Tiêu chuẩn kết nối |
| FM, pvcALS |
|
| FG, pvcALS |
|
| FG, ASME | ASME B16.5 Class 150 NPS 6 |
| FG, PED |
|
| FD, ASME | ASME B16.5 Class 300 NPS 6 |
| FS, pvcALS |
|
| FS, ASME | ASME B16.5 Class 400 NPS 6 |
| FS, PED |
|
Thông số kỹ thuật chung của Alfa Laval AQ6L
| Vật liệu | |
| Tấm truyền nhiệt | 304/304L, 316/316L, Ti |
| Gioăng làm kín | NBR, EPDM, HNBR |
| Mặt bích kết nối |
|
| Khung và tấm ép | Thép carbon sơn phủ epoxy |
| Tên tấm | Loại tấm | Độ rộng kênh, mm (inches) |
| B | Tấm đơn | 1.9 (0.075) |
Thông số vận hành của Alfa Laval AQ6L
| Loại khung | Áp suất thiết kế tối đa barg (Psig) | Nhiệt độ thiết tối đa oC (oF) |
| FM, pvcALS | 10.0 (145) | 180 (356) |
| FG, pvcALS | 20.0 (290) | 200 (392) |
| FG, ASME | 10.3 (150) | 250 (482) |
| FG, PED | 20.0 (290) | 200 (392) |
| FD, ASME | 20.7 (300) | 250 (482) |
| FS, pvcALS | 35.0 (507) | 200 (392) |
| FS, ASME | 31.7 (460) | 250 (482) |
| FS, PED | 35.0 (507) | 200 (392) |
Tham khảo
Do tính chất đa dạng về cấu hình, vui lòng liên hệ với chuyên gia của chúng tôi để được tư vấn thiết kế phù hợp với yêu cầu hệ thống, chúng tôi luôn sẵn lòng: 0989573834
