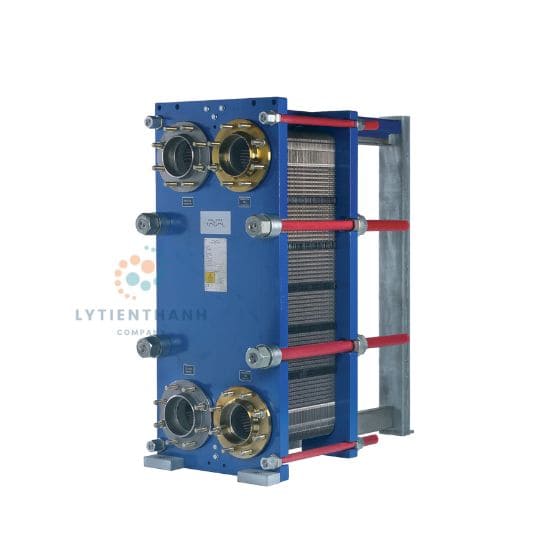

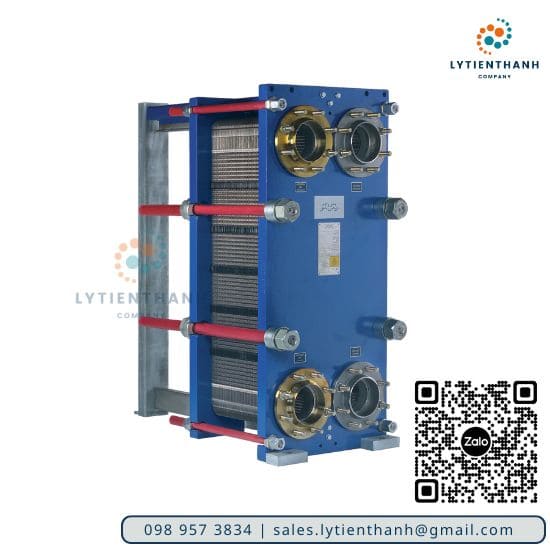

Bộ trao đổi nhiệt dạng tấm bán hàn Alfa Laval Semi-welded MK15
Alfa Laval Semi-welded MK15 – bộ trao đổi nhiệt dạng tấm gắn gioăng cho các ứng dụng đòi hỏi khắt khe, được sử dụng khi vật liệu gioăng không phù hợp với môi chất lạnh. Model này cũng có thể chịu được áp suất thiết kế cao hơn so với các bộ trao đổi nhiệt dạng tấm gắn gioăng hoàn toàn.
Tấm tương đối ngắn giúp model này phù hợp với các ứng dụng có chương trình nhiệt độ ngắn và cần độ sụt áp thấp. Có nhiều loại tấm và gioăng khác nhau.
Ứng dụng của Alfa Laval Semi-welded MK15
- Hóa chất
- Năng lượng và hệ thống phụ trợ.
- Thực phẩm và đồ uống.
- HVAC và hệ lạnh công nghiệp.
- Hàng hải và vận tải.
- Khai thác và khoáng sản
- Bột giấy và giấy
- Thép
- Nước và xử lý nước thải
Lợi ích của Alfa Laval Semi-welded MK15
- Hiệu suất năng lượng cao – chi phí vận hành thấp.
- Cấu hình linh hoạt – diện tích truyền nhiệt có thể được điều chỉnh.
- Dễ dàng lắp đặt – thiết kế nhỏ gọn.
- Khả năng bảo trì cao – dễ dàng mở ra để kiểm tra, vệ sinh và dễ dàng làm sạch bằng CIP.
- Truy cập vào mạng lưới dịch vụ toàn cầu của Alfa Laval.
Tính năng của Alfa Laval Semi-welded MK15
Mọi chi tiết đều được thiết kế cẩn thận để đảm bảo hiệu suất tối ưu, thời gian hoạt động tối đa và bảo trì dễ dàng. Lựa chọn các tính năng có sẵn, tùy thuộc vào cấu hình mà một số tính năng có thể không áp dụng:
- Five-point alignment
- Chocolate pattern distribution area
- Clip-on gasket
- Leak chamber
- Compact frame
- Bearing boxes
- Fixed bolt head
- Key hole bolt opening
- Lifting lug
- Lining
- Lock washer
- Pressure plate roller
- Tightening bolt cover
- Optimized Alfa Laval drain connection
Kết nối của Alfa Laval Semi-welded MK15
| Loại kết nối | Tiêu chuẩn kết nối |
| FG, pvcALS |
|
| FG, ASME | ASME B16.5 Class 150 NPS 6 |
| FG, PED |
|
| FGR, PED |
|
| FD, pvcALS |
|
| FD, ASME | ASME B16.5 Class 300 NPS 6 |
| FD, PED |
|
| FDR, PED |
|
| FT, PED |
|
| FT, ASME | ASME B16.5 Class 300 NPS 6 |
Thông số kỹ thuật chung của Alfa Laval Semi-welded MK15
| Tên tấm | Loại tấm | Độ rộng kênh, mm (inches) |
| MK15-BW | Semi-welded | 2.5 (0.098) |
| Vật liệu | |
| Tấm truyền nhiệt | 304/304L, 316/316L, 254, C-276, C-2000, D-205, Ti |
| Field gaskets | NBR, EPDM, CR |
| Ring gaskets | NBR, EPDM, FKM, PTFE, CR, HeatSeal |
| Mặt bích kết nối |
|
| Khung và tấm ép | Thép carbon sơn phủ epoxy |
Thông số vận hành của Alfa Laval Semi-welded MK15
| Loại khung | Áp suất thiết kế tối đa (barg/psig) | Nhiệt độ thiết tối đa (°C/°F) |
| FG, pvcALS | 15.5/225 | 200/392 |
| FG, ASME | 10.3/150 | 180/356 |
| FG, PED | 16.0/232 | 180/356 |
| FGR, PED | 16.0/232 | 180/356 |
| FD, pvcALS | 25.0/362 | 180/356 |
| FD, ASME | 20.7/300 | 180/356 |
| FD, PED | 25.0/362 | 180/356 |
| FDR, PED | 30.0/435 | 180/356 |
| FT, ASME | 41.4/600 | 180/356 |
Tham khảo
Do tính chất đa dạng về cấu hình, vui lòng liên hệ với chuyên gia của chúng tôi để được tư vấn thiết kế phù hợp với yêu cầu hệ thống, chúng tôi luôn sẵn lòng: 0989573834
- Tham khảo: Catalogue Trao đổi nhiệt dạng tấm Alfa Laval Semi-Welded MK15
