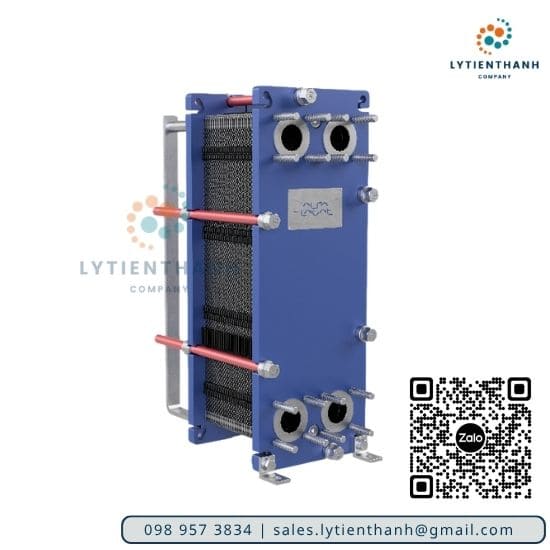

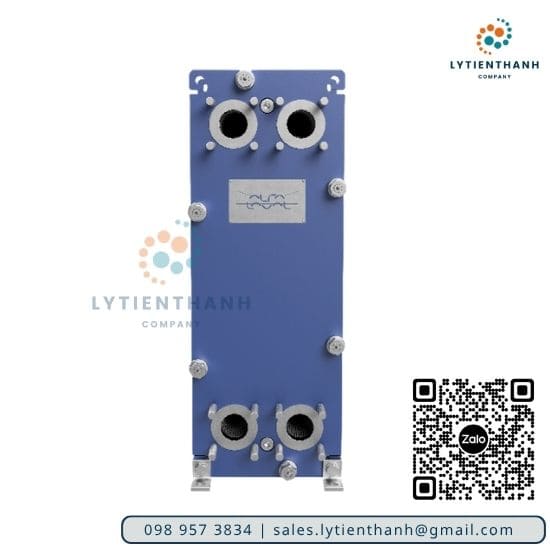

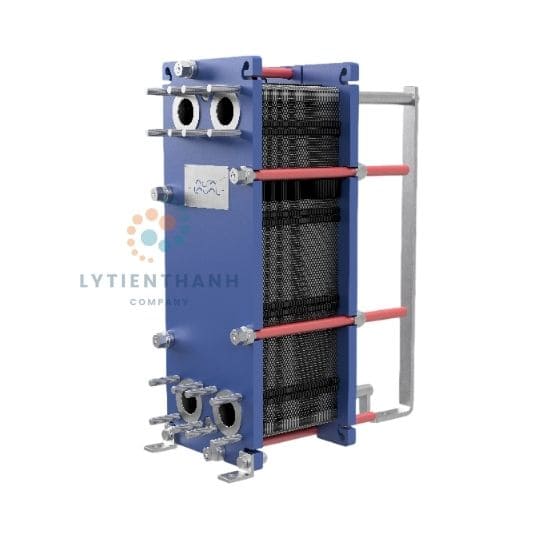

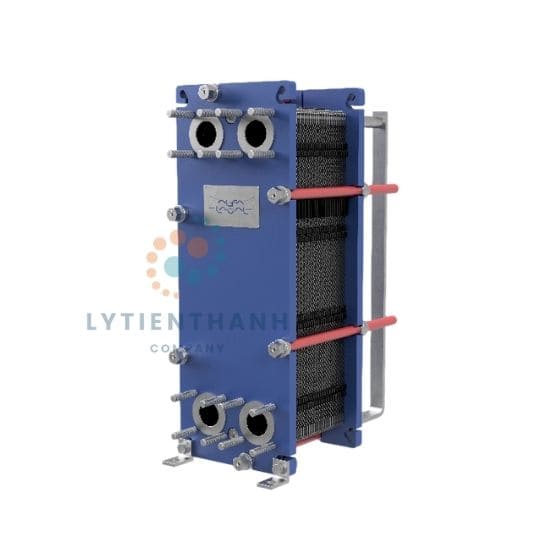

Thiết bị trao đổi nhiệt dạng tấm Alfa Laval T6
Đây là dòng sản phẩm theo tiêu chuẩn công nghiệp được sử dụng trong hầu hết mọi ứng dụng công nghiệp.
Thiết bị trao đổi nhiệt dạng tấm Alfa Laval T6 (Plate heat exchanger Alfa Laval T25): đa dạng về cấu hình, đa dạng về ứng dụng
Được thiết kế cho lưu lượng cao, Model này cung cấp hiệu suất nhiệt tuyệt vời. Có nhiều loại tấm và gioăng để lựa chọn.
Ứng dụng của Alfa Laval T6
- Công nghệ sinh học và dược phẩm
- Ngành công nghiệp hóa chất.
- Năng lượng và hệ thống phụ trợ (Utility)
- Thực phẩm, Sữa và Đồ uống
- Chăm sóc cá nhân và gia đình
- Hệ thống HVAC và Lạnh công nghiệp
- Máy móc và Sản xuất
- Hàng hải và Vận tải
- Khai thác, Khoáng sản và Bột màu công nghiệp
- Bột giấy và Giấy
- Công Nghiệp bán dẫn và Điện tử
- Ngành Thép
- Nước và Xử lý nước thải.
Lợi ích của trao đổi nhiệt Alfa Laval T6
- Hiệu suất năng lượng cao – chi phí vận hành thấp
- Cấu hình linh hoạt – diện tích truyền nhiệt có thể được thay đổi
- Dễ dàng lắp đặt – thiết kế nhỏ gọn
- Khả năng bảo dưỡng cao – dễ mở để kiểm tra và vệ sinh và dễ vệ sinh bằng CIP
- Tiếp cận mạng lưới dịch vụ toàn cầu của Alfa Laval
Tính năng của trao đổi nhiệt Alfa Laval T6
Mọi chi tiết đều được thiết kế cẩn thận để đảm bảo hiệu suất tối ưu, thời gian hoạt động tối đa và bảo trì dễ dàng.
Kết nối dạng ống của Alfa Laval T6
| Loại kết nối | Tiêu chuẩn kết nối |
| Ren trong | ISO 228 – G 2 |
| Ren ngoài | ISO 228 – G 2 B |
| Kết nối hàn | Straight (welding) NPS 2 |
Kết nối dạng mặt bích của trao đổi nhiệt Alfa Laval T6
| Loại kết nối | Tiêu chuẩn kết nối |
| FM, pvcALS |
|
| FG, pvcALS |
|
| FG, ASME | ASME B16.5 Class150 NPS 2 |
| FG, PED |
|
| FD, pvcALS |
|
| FD, ASME | ASME B16.5 Class 300 NPS 2 (Rectangular Loose Flange) |
| FD, PED |
|
| ZM, pvcALS | EN 1092-1 DN50 PN10 |
Thông số kỹ thuật chung của Alfa Laval T6
| Tên tấm | Loại tấm | Độ rộng kênh, mm (inches) |
| B | Tấm đơn | 1.8 (0.07) |
| P | Tấm đơn | 3.00 (0.12) |
| MDc | Tấm vách đôi | 3.00 (0.12) |
| Vật liệu | |
| Tấm truyền nhiệt | 304, 316, 254, C276, 904L, C2000, D–205, Ni, TiPd, Ti |
| Gioăng làm kín | NBR, EPDM, FKM, HNBR |
| Mặt bích kết nối | Metal lined: stainless steel, titanium |
| Ống kết nối | Thép không gỉ, titanium |
| Khung và tấm ép | Thép carbon sơn phủ epoxy |
Thông số vận hành của Alfa Laval T6
| Loại khung | Áp suất thiết kế tối đa (barg/Psig) | Nhiệt độ thiết tối đa (oC/oF) |
| FM, pvcALS | 12.0/174 | 200/392 |
| FG, pvcALS | 18.0/261 | 200/392 |
Bảng tra cứu nhanh model T-6
| Model T-6 | |
| Height | 870 mm |
| Width | 320 mm |
| Min Length | 476 mm |
| Max Length | 1376 mm |
| Type of Connection | Stainless Steel Lined |
| Connection Size | EN 1092-1 DN50 |
| Pressure Rating | PN10 |
| Plate Material | 316 Stainless Steel |
| Plate Thickness | 0.50mm |
| Model | Plates | Oil Cooling (ISO VG 46/Water) | General Cooling (Water/Water) | General Heating (Water/Water) | |||
| Capacity (kW/h) | Flow Rate (LPM) | Capacity (kW/h) | Flow Rate (LPM) | Capacity (kW/h) | Flow Rate (LPM) | ||
| T6B | 15 | 29.89 | 53 | 102.57 | 132.49 | 73.27 | 53 |
| T6B | 20 | 38.1 | 68.14 | 131.88 | 170.34 | 102.57 | 75.71 |
| T6B | 25 | 50.12 | 90.85 | 190.5 | 246.05 | 146.54 | 105.99 |
| T6B | 30 | 60.08 | 109.78 | 219.8 | 283.91 | 175.84 | 128.7 |
| T6B | 35 | 72.1 | 128.7 | 278.42 | 359.61 | 205.15 | 151.42 |
| T6B | 40 | 80.01 | 143.85 | 337.03 | 435.32 | 249.11 | 181.7 |
| T6B | 45 | 92.02 | 166.56 | 366.34 | 473.18 | 293.07 | 215.77 |
| T6B | 50 | 101.99 | 185.49 | 395.65 | 511.03 | 322.38 | 238.48 |
| T6B | 55 | 121.92 | 219.55 | 424.95 | 548.88 | 351.69 | 257.41 |
| T6B | 60 | 142.14 | 257.41 | 454.26 | 586.74 | 380.99 | 283.91 |
| T6B | 70 | 164.12 | 295.26 | 483.57 | 624.59 | 468.91 | 344.47 |
| T6P | 15 | 19.93 | 41.64 | 87.92 | 113.56 | 58.61 | 41.64 |
| T6P | 20 | 24.91 | 53 | 146.54 | 189.27 | 87.92 | 64.35 |
| T6P | 25 | 29.89 | 64.35 | 205.15 | 264.98 | 117.23 | 83.28 |
| T6P | 30 | 39.86 | 87.06 | 234.46 | 302.83 | 146.54 | 105.99 |
| T6P | 35 | 46.01 | 98.42 | 263.76 | 340.69 | 175.84 | 128.7 |
| T6P | 40 | 55.98 | 121.13 | 293.07 | 378.54 | 205.15 | 151.42 |
| T6P | 45 | 60.08 | 128.7 | 351.69 | 454.25 | 234.46 | 170.34 |
| T6P | 50 | 70.04 | 147.63 | 410.3 | 529.96 | 249.11 | 181.7 |
| T6P | 60 | 85.87 | 181.7 | 439.61 | 567.81 | 322.38 | 234.7 |
| T6P | 70 | 99.94 | 211.98 | 468.91 | 605.67 | 380.99 | 280.12 |
Các đặc tính tiêu chuẩn mới
Bộ trao đổi nhiệt dạng tấm có gioăng thế hệ tiếp theo của Alfa Laval có các tính năng độc đáo giúp doanh nghiệp của bạn đạt được mức hiệu quả, độ tin cậy và khả năng bảo dưỡng mới.
Hiệu Năng
CurveFlow™ khu vực phân phối dạng đường cong Cải thiện dòng chảy môi chất và giảm thiểu nguy cơ bám bẩn
Offset Gasket Groove Rãnh gioăng lệch giúp đảm bảo sử dụng diện tích tấm tối ưu để đạt hiệu quả truyền nhiệt tối đa
OmegaPort™ Cổng kết nối mở rộng Đảm bảo dòng chảy của môi chất và hiệu quả nhiệt
FlexFlow™ Thiết kế tấm có khoang chứa bất đối xứng Cải thiện hiệu quả nhiệt và tối ưu hóa độ cản áp
Độ tin cậy
Five-point alignment Căn chỉnh năm điểm trên thanh đỡ và thanh dẫn hướng đảm bảo vị trí tấm tin cậy và dễ dàng bảo trì khi số lượng tấm nhiều
Steerlock™ giúp định vị các tấm một cách chính xác, đảm bảo rằng các tấm luôn được căn chỉnh đúng
PowerArc™ Đường chia tách mẫu tấm được thiết kế với hình dạng cong, giúp tăng cường độ cứng và khả năng chịu tải, giảm nguy cơ biến dạng
RefTight™ sealing system khả năng làm kín bằng gioăng hiệu suất cao cho các ứng dụng lạnh công nghiệp chịu áp suất cao
Khả năng bảo trì
ClipGrip™ Gioăng gài công nghệ mới đảm bảo việc làm kín hoàn hảo giúp việc bảo trì trở nên dễ dàng
Bearing boxes Ổ bi xoay đầu mở bu lông giúp công việc bảo trì mượt mà và hiệu quả hơn
T-bar roller Bánh xe trượt tấm ép giúp công việc bảo trì trở nên dễ dàng.
Compact frame Khung gọn nhẹ giúp dễ dàng bảo trì và tối thiểu hóa diện tích yêu cầu cho dịch vụ bảo trì
