Bộ trao đổi nhiệt tấm hàn Alfa Laval AlfaNova 76-30H

Bộ trao đổi nhiệt tấm hàn AlfaNova 76-30H

Bộ trao đổi nhiệt tấm hàn fusion-bonded (Công nghệ liên kết AlfaFusion được cấp bằng sáng chế của Alfa Laval) AlfaNova 76-30H được làm hoàn toàn bằng thép không gỉ 100%. Chúng phù hợp cho các ứng dụng yêu cầu cao về độ sạch, các ứng dụng sử dụng các chất ăn mòn như ammonia, hoặc các ứng dụng mà vật liệu hàn tấm bằng đồng và niken không được chấp nhận.

Alfa Laval AlfaNova 76-30H cung cấp khả năng truyền nhiệt hiệu quả với diện tích nhỏ, có khả năng chịu áp suất cực kỳ cao và chịu được nhiệt độ cao, lên đến 550°C/1022°F.

Bộ trao đổi nhiệt tấm hàn AlfaNova 76-30H hoàn toàn thép không gỉ 100%

Ứng dụng của Alfa Laval AlfaNova 76-30H

Phù hợp cho nhiều ứng dụng khác nhau, chẳng hạn như:

• Làm nóng và làm mát hệ thống HVAC
• Hệ đông lạnh
• Làm mát dầu
• Làm nóng và làm mát hệ thống công nghiệp
• Làm nóng và làm mát trong quy trình sản xuất

Lợi ích của AlfaNova 76-30H

• Kích thước nhỏ gọn
• Dễ lắp đặt
• Tự làm sạch
• Yêu cầu bảo dưỡng thấp
• Tất cả các bộ phận đều được kiểm tra áp suất và rò rỉ
• Không có Ron
• Không sử dụng vật liệu Đồng

Các tính năng thương hiệu của AlfaNova 76

Thiết kế của AlfaNova 76

• Vật liệu AlfaFusion Filler làm kín và liên kết các tấm lại với nhau tại các điểm tiếp xúc, đảm bảo hiệu suất truyền nhiệt tối ưu và khả năng chịu áp lực.
• Sử dụng công nghệ thiết kế tiên tiến và kiểm tra toàn diện đảm bảo hiệu suất cao nhất và tuổi thọ dài nhất có thể.
• Có các mức áp suất thiết kế khác nhau phù hợp với nhu cầu khác nhau.
• Dựa trên các thành phần tiêu chuẩn và khái niệm mô-đun, mỗi đơn vị được xây dựng tùy chỉnh để đáp ứng các yêu cầu cụ thể của từng lắp đặt riêng biệt.

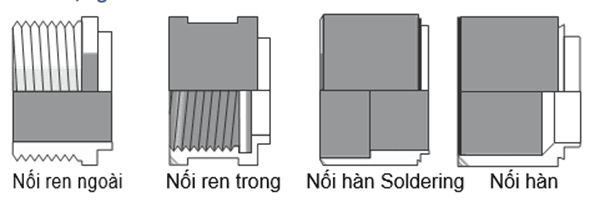

Các dạng kết nối của AlfaNova 76-30H

Nguyên lý hoạt động của AlfaNova 76

Trao đổi nhiệt tấm hàn Alfa Laval AlfaNova 76-30H được thiết kế để sử dụng hướng dòng ngược (counter-current flow).

Trong trường hợp hướng dòng ngược, dòng chất lỏng nóng và dòng chất lỏng lạnh sẽ chảy theo hướng ngược chiều nhau, cụ thể như sau:

1. Dòng nóng (hot fluid):

• Vào ở đầu trên bên trái.
• Chảy ngược lại từ trên xuống dưới.
• Ra ở đầu dưới bên trái.

2. Dòng lạnh (cold fluid):

• Vào ở đầu dưới bên phải.
• Chảy ngược lại từ dưới lên trên.
• Ra ở đầu trên bên phải.

Hướng dòng ngược sẽ tạo ra một sự chênh lệch nhiệt độ tối ưu giữa hai dòng chất lỏng, giúp tăng cường quá trình trao đổi nhiệt. Điều này đặc biệt hiệu quả trong các ứng dụng yêu cầu độ hiệu suất trao đổi nhiệt cao, chẳng hạn như trong các hệ thống làm lạnh, hệ thống sưởi ấm, hoặc các quy trình công nghiệp cần trao đổi nhiệt.

Tùy thuộc vào nhu cầu và điều kiện vận hành cụ thể, các tấm trao đổi nhiệt Alfa Laval AlfaNova 76-30H có thể được thiết kế để sử dụng hướng dòng song song hoặc hướng dòng ngược để đạt hiệu quả trao đổi nhiệt tối ưu.

Cấu tạo của AlfaNova 76-30H

Trao đổi nhiệt tấm hàn Alfa Laval AlfaNova 76-30H được làm kín bằng cách sử dụng các tấm trao đổi nhiệt đặc biệt và làm kín đặc biệt.

Cụ thể, cấu tạo và cách làm kín của trao đổi nhiệt tấm Alfa Laval AlfaNova 76-30H như sau:

1. Tấm trao đổi nhiệt:

• Các tấm trao đổi nhiệt được làm bằng thép không gỉ Inox 316
• Các tấm có các rãnh và đường dẫn được thiết kế đặc biệt để tối ưu hóa dòng chảy và trao đổi nhiệt.

2. Làm kín:

• Các tấm trao đổi nhiệt được hàn kín bằng Thép không gỉ (SS)
• Thép không gỉ (SS) được hàn phủ ở các cạnh của mỗi tấm để tạo thành các khoang kín.
• Các khoang kín này ngăn chặn sự pha trộn giữa các dòng chất lỏng nóng và lạnh.

Nhờ cấu trúc làm kín này, trao đổi nhiệt tấm hàn Alfa Laval AlfaNova 76-30H có thể hoạt động an toàn và hiệu quả trong các ứng dụng yêu cầu áp suất cao lên tới 26 bar ở 225^oC, như hóa chất, dược phẩm, thực phẩm, năng lượng, v.v.

Xem thông số kỹ thuật: Tại tab Thông số kỹ thuật.
