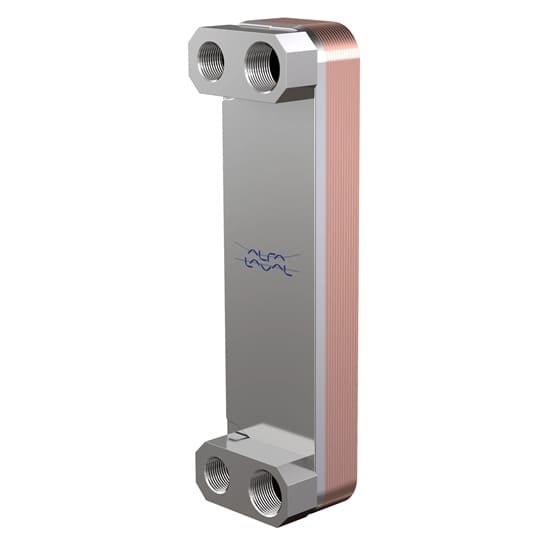

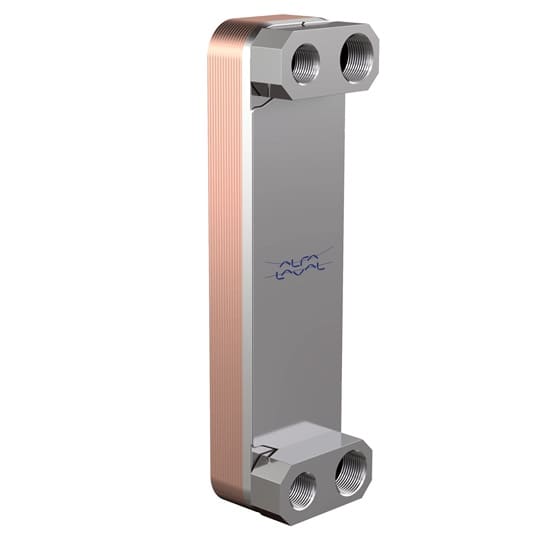

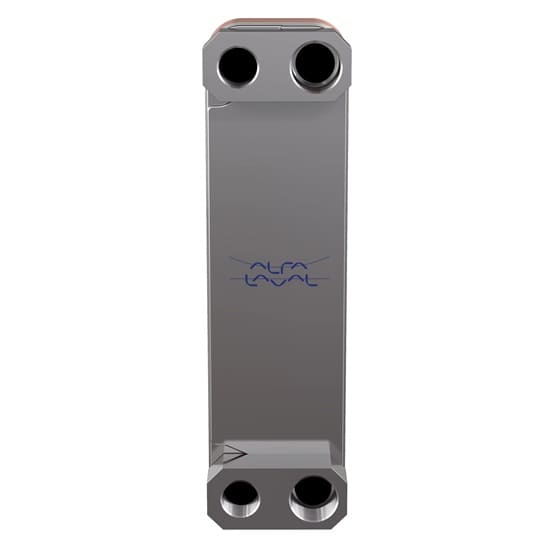

Bộ trao đổi nhiệt tấm hàn Alfa Laval DOC20-18H
Heat Exchanger Alfa Laval DOC20-18H – Bộ làm mát dầu chuyên dụng là bộ trao đổi nhiệt dạng tấm hàn có mặt bích kết nối chắc chắn, phù hợp cho các ứng dụng làm mát dầu thủy lực.
Ứng dụng bộ trao đổi nhiệt tấm hàn Alfa Laval DOC20-18H
- Làm mát dầu
Lợi ích của bộ trao đổi nhiệt tấm hàn Alfa Laval DOC20-18H
- Kích thước nhỏ gọn
- Dễ lắp đặt
- Tự làm sạch
- Yêu cầu bảo dưỡng thấp
- Tất cả các bộ phận đều được kiểm tra áp suất và rò rỉ
- Không có Ron
- Mặt bích kết nối rất chắc chắn
Thiết kế của bộ trao đổi nhiệt tấm hàn Alfa Laval DOC20-18H
Vật liệu hàn kín và giữ các tấm lại với nhau tại các điểm tiếp xúc, đảm bảo hiệu suất truyền nhiệt tối ưu và khả năng chịu áp suất. Sử dụng các công nghệ thiết kế tiên tiến và kiểm tra kỹ lưỡng để đảm bảo hiệu suất cao nhất và tuổi thọ dài nhất có thể.
Các mặt bích kết nối chắc chắn với ren bên trong được thiết kế riêng để làm mát dầu trong điều kiện vận hành khắc nghiệt và giảm chi phí do lắp đặt dễ dàng. Ngoài ra, các mặt bích cho phép mô-men xoắn cao hơn đáng kể khi lắp đặt so với các kết nối thông thường.
Nguyên lý hoạt động của bộ trao đổi nhiệt Alfa Laval DOC20
Trao đổi nhiệt tấm hàn Alfa Laval DOC20-18H được thiết kế để sử dụng hướng dòng ngược (counter-current flow).
Trong trường hợp hướng dòng ngược, dòng chất lỏng nóng và dòng chất lỏng lạnh sẽ chảy theo hướng ngược chiều nhau, cụ thể như sau:
- Dòng nóng (hot fluid):
- Vào ở đầu trên bên trái.
- Chảy ngược lại từ trên xuống dưới.
- Ra ở đầu dưới bên trái.
- Dòng lạnh (cold fluid):
- Vào ở đầu dưới bên phải.
- Chảy ngược lại từ dưới lên trên.
- Ra ở đầu trên bên phải.
Hướng dòng ngược sẽ tạo ra một sự chênh lệch nhiệt độ tối ưu giữa hai dòng chất lỏng, giúp tăng cường quá trình trao đổi nhiệt. Điều này đặc biệt hiệu quả trong các ứng dụng yêu cầu độ hiệu suất trao đổi nhiệt cao cho ứng dụng làm mát dầu.
Cấu tạo của bộ trao đổi nhiệt Alfa Laval DOC20-18H
Trao đổi nhiệt tấm hàn Alfa Laval DOC20-18H được làm kín bằng cách sử dụng các tấm trao đổi nhiệt đặc biệt và làm kín đặc biệt.
Cụ thể, cấu tạo và cách làm kín của trao đổi nhiệt tấm Alfa Laval DOC20-18H như sau:
- Tấm trao đổi nhiệt:
- Các tấm trao đổi nhiệt được làm bằng thép không gỉ Inox 316
- Các tấm có các rãnh và đường dẫn được thiết kế đặc biệt để tối ưu hóa dòng chảy và trao đổi nhiệt.
- Làm kín:
- Các tấm trao đổi nhiệt được hàn kín bằng Đồng (Cu)
- Đồng (Cu) được hàn phủ ở các cạnh của mỗi tấm để tạo thành các khoang kín.
- Các khoang kín này ngăn chặn sự pha trộn giữa các dòng chất lỏng nóng và lạnh.
Nhờ cấu trúc làm kín này, trao đổi nhiệt tấm hàn Alfa Laval DOC20-18H có thể hoạt động an toàn và hiệu quả trong các ứng dụng yêu cầu áp suất cao lên tới 16 bar.
Xem thông số kỹ thuật: Tại tab Thông số kỹ thuật.
- Tài liệu Catalogue (PDF): Catalogue Alfa Laval DOC20
- Xem thêm các bộ trao đổi nhiệt Series DOC: DOC20
- Xem thêm: Các bộ trao đổi nhiệt tấm hàn BHE
- Xem tất cả: Danh sách thiết bị
