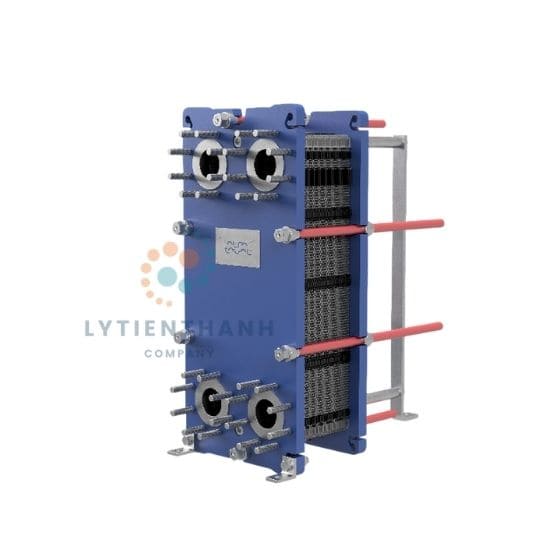

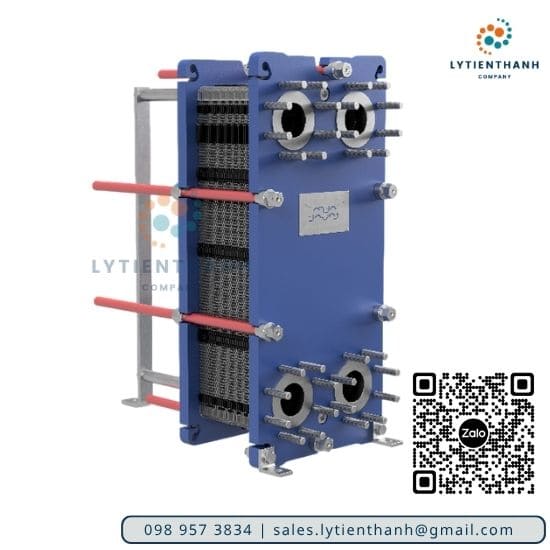

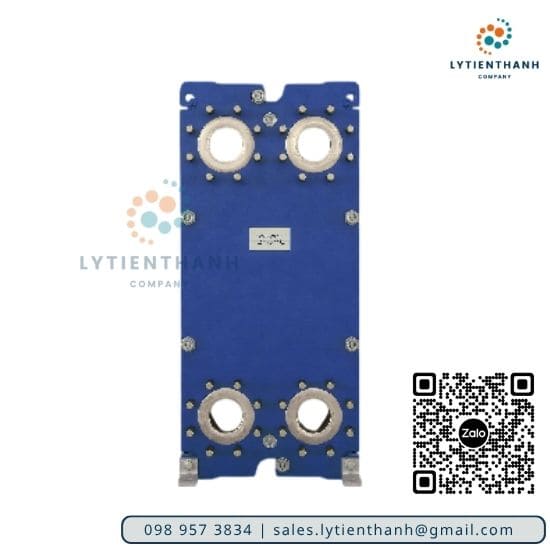

Thiết bị trao đổi nhiệt dạng tấm Alfa Laval T8
Bộ trao đổi nhiệt dạng tấm Alfa Laval T8 (Plate heat exchanger Alfa Laval T8) là dòng sản phẩm theo tiêu chuẩn công nghiệp được sử dụng trong hầu hết mọi ứng dụng công nghiệp.
Thiết bị trao đổi nhiệt dạng tấm Alfa Laval T8 – đa dạng về cấu hình, đa dạng về ứng dụng
Phù hợp với nhiều ứng dụng khác nhau, model này có nhiều loại tấm và gioăng để lựa chọn.
Ứng dụng của trao đổi nhiệt Alfa Laval T8
- Công nghệ sinh học và dược phẩm
- Ngành công nghiệp hóa chất.
- Năng lượng và hệ thống phụ trợ (Utility)
- Thực phẩm, Sữa và Đồ uống
- Chăm sóc cá nhân và gia đình
- Hệ thống HVAC và Lạnh công nghiệp
- Máy móc và Sản xuất
- Hàng hải và Vận tải
- Khai thác, Khoáng sản và Bột màu công nghiệp
- Bột giấy và Giấy
- Công Nghiệp bán dẫn và Điện tử
- Ngành Thép
Lợi ích của trao đổi nhiệt Alfa Laval T8
- Hiệu suất năng lượng cao – chi phí vận hành thấp
- Cấu hình linh hoạt – diện tích truyền nhiệt có thể được thay đổi
- Dễ dàng lắp đặt – thiết kế nhỏ gọn
- Khả năng bảo dưỡng cao – dễ mở để kiểm tra và vệ sinh và dễ vệ sinh bằng CIP
- Tiếp cận mạng lưới dịch vụ toàn cầu của Alfa Laval
Tính năng của Alfa Laval T8
Mọi chi tiết đều được thiết kế cẩn thận để đảm bảo hiệu suất tối ưu, thời gian hoạt động tối đa và bảo trì dễ dàng.
Kết nối dạng mặt bích của Alfa Laval T8
| Loại kết nối | Tiêu chuẩn kết nối |
| FM, pvcALS |
|
| FM, PED |
|
| FG, pvcALS |
|
| FG, ASME |
|
| FG, PED |
|
Thông số kỹ thuật chung của Alfa Laval T8
| Tên tấm | Loại tấm | Độ rộng kênh, mm (inches) |
| B | Tấm đơn | 2.3 (0.091) |
| M | Tấm đơn | 3.9 (0.15) |
| Vật liệu | |
| Tấm truyền nhiệt | 304/304L, 316/316L, Ti |
| Gioăng làm kín | NBR, EPDM |
| Mặt bích kết nối |
|
| Khung và tấm ép | Thép carbon sơn phủ epoxy |
Thông số vận hành của Alfa Laval T8
| Loại khung | Áp suất thiết kế tối đa barg(Psig) | Nhiệt độ thiết tối đa oC(oF) |
| FM, PED | 13.0 (188) | 180 (356) |
| FM, pvcALS | 13.5 (196) | 180 (356) |
| FG, pvcALS | 15.5 (225) | 180 (356) |
| FG, ASME | 10.3 (150) | 250 (482) |
| FG, PED | 17.5 (253) | 180 (356) |

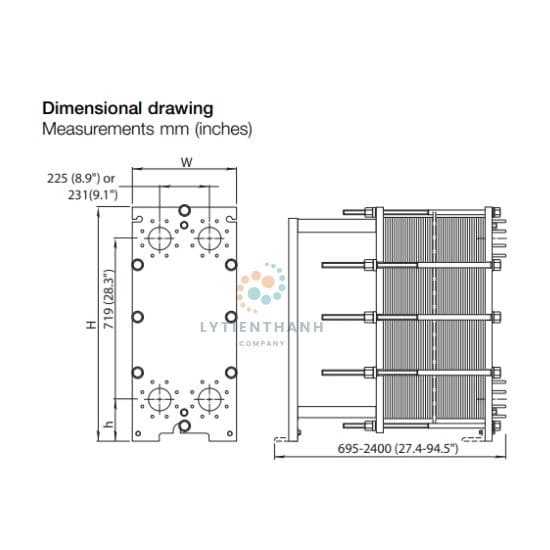

Bảng Tra Cứu Nhanh Model T8
| Model T-8 | |
| Height | 890 mm |
| Width | 400 mm |
| Min Length | 479 mm |
| Max Length | 1686 mm |
| Type of Connection | Stainless Steel Lined |
| Connection Size | EN 1092-1 DN80 |
| Pressure Rating | PN10 |
| Plate Material | 316 Stainless Steel |
| Plate Thickness | 0.50mm |
| Model | Plates | Oil Cooling (ISO VG 46/Water) | General Cooling (Water/Water) | General Heating (Water/Water) | |||
| Capacity (kW/h) | Flow Rate (LPM) | Capacity (kW/h) | Flow Rate(LPM) | Capacity (kW/h) | Flow Rate (LPM) | ||
| T8B | 20 | 29.89 | 53 | 175.84 | 227.12 | 117.23 | 87.06 |
| T8B | 30 | 46.01 | 53 | 263.76 | 340.69 | 175.84 | 128.7 |
| T8B | 40 | 63.89 | 83.28 | 380.99 | 492.1 | 263.76 | 193.06 |
| T8B | 50 | 82.06 | 117.35 | 468.91 | 605.67 | 322.38 | 234.7 |
| T8B | 60 | 97.89 | 147.63 | 586.14 | 757.08 | 395.65 | 291.48 |
| T8M | 20 | 7.91 | 15.14 | 131.88 | 170.34 | 102.57 | 75.71 |
| T8M | 25 | 9.96 | 18.93 | 161.19 | 208.2 | 131.88 | 94.64 |
| T8M | 30 | 14.07 | 18.93 | 190.5 | 246.05 | 161.19 | 117.35 |
| T8M | 35 | 16.12 | 26.5 | 278.42 | 359.61 | 190.5 | 140.06 |
| T8M | 40 | 17.88 | 30.28 | 293.07 | 378.54 | 219.8 | 162.77 |
| T8M | 45 | 19.93 | 34.07 | 322.38 | 416.4 | 249.11 | 185.49 |
| T8M | 50 | 24.03 | 37.85 | 351.69 | 454.25 | 278.42 | 208.2 |
Các đặc tính tiêu chuẩn mới
Bộ trao đổi nhiệt dạng tấm có gioăng thế hệ tiếp theo của Alfa Laval có các tính năng độc đáo giúp doanh nghiệp của bạn đạt được mức hiệu quả, độ tin cậy và khả năng bảo dưỡng mới.
Hiệu Năng
CurveFlow™ khu vực phân phối dạng đường cong Cải thiện dòng chảy môi chất và giảm thiểu nguy cơ bám bẩn
Offset Gasket Groove Rãnh gioăng lệch giúp đảm bảo sử dụng diện tích tấm tối ưu để đạt hiệu quả truyền nhiệt tối đa
OmegaPort™ Cổng kết nối mở rộng Đảm bảo dòng chảy của môi chất và hiệu quả nhiệt
FlexFlow™ Thiết kế tấm có khoang chứa bất đối xứng Cải thiện hiệu quả nhiệt và tối ưu hóa độ cản áp
Độ tin cậy
Five-point alignment Căn chỉnh năm điểm trên thanh đỡ và thanh dẫn hướng đảm bảo vị trí tấm tin cậy và dễ dàng bảo trì khi số lượng tấm nhiều
Steerlock™ giúp định vị các tấm một cách chính xác, đảm bảo rằng các tấm luôn được căn chỉnh đúng
PowerArc™ Đường chia tách mẫu tấm được thiết kế với hình dạng cong, giúp tăng cường độ cứng và khả năng chịu tải, giảm nguy cơ biến dạng
RefTight™ sealing system khả năng làm kín bằng gioăng hiệu suất cao cho các ứng dụng lạnh công nghiệp chịu áp suất cao
Khả năng bảo trì
ClipGrip™ Gioăng gài công nghệ mới đảm bảo việc làm kín hoàn hảo giúp việc bảo trì trở nên dễ dàng
Bearing boxes Ổ bi xoay đầu mở bu lông giúp công việc bảo trì mượt mà và hiệu quả hơn
T-bar roller Bánh xe trượt tấm ép giúp công việc bảo trì trở nên dễ dàng.
Compact frame Khung gọn nhẹ giúp dễ dàng bảo trì và tối thiểu hóa diện tích yêu cầu cho dịch vụ bảo trì
Tham khảo
Do tính chất đa dạng về cấu hình, vui lòng liên hệ với chuyên gia của chúng tôi để được tư vấn thiết kế phù hợp với yêu cầu hệ thống, chúng tôi luôn sẵn lòng: 0989573834
