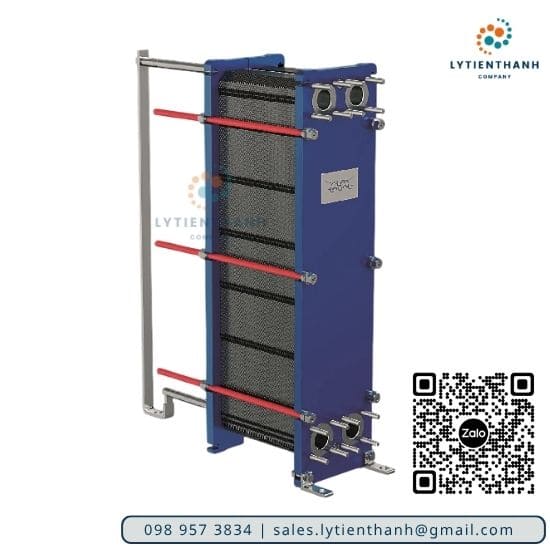

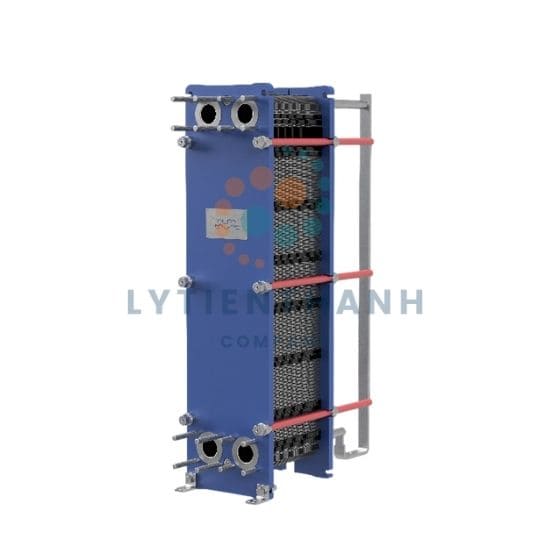

Bộ trao đổi nhiệt dạng tấm Alfa Laval TL6
Thiết bị trao đổi nhiệt dạng tấm Alfa Laval TL6 (Plate heat exchanger alfa laval TL6) là dòng sản phẩm theo tiêu chuẩn công nghiệp được sử dụng trong hầu hết mọi ứng dụng công nghiệp.
Được thiết kế cho lưu lượng cao, Model này cung cấp hiệu suất nhiệt tuyệt vời. Có nhiều loại tấm và gioăng để lựa chọn.
Ứng dụng của trao đổi nhiệt Alfa Laval TL6
- Công nghệ sinh học và dược phẩm
- Ngành công nghiệp hóa chất.
- Năng lượng và hệ thống phụ trợ (Utility)
- Thực phẩm, Sữa và Đồ uống
- Chăm sóc cá nhân và gia đình
- Hệ thống HVAC và Lạnh công nghiệp
- Máy móc và Sản xuất
- Hàng hải và Vận tải
- Khai thác, Khoáng sản và Bột màu công nghiệp
- Bột giấy và Giấy
- Công Nghiệp bán dẫn và Điện tử
- Ngành Thép
- Nước và Xử lý nước thải.
Lợi ích của trao đổi nhiệt Alfa Laval TL6
- Hiệu suất năng lượng cao – chi phí vận hành thấp
- Cấu hình linh hoạt – diện tích truyền nhiệt có thể được thay đổi
- Dễ dàng lắp đặt – thiết kế nhỏ gọn
- Khả năng bảo dưỡng cao – dễ mở để kiểm tra và vệ sinh và dễ vệ sinh bằng CIP
- Tiếp cận mạng lưới dịch vụ toàn cầu của Alfa Laval
Tính năng của trao đổi nhiệt Alfa Laval TL6
Mọi chi tiết đều được thiết kế cẩn thận để đảm bảo hiệu suất tối ưu, thời gian hoạt động tối đa và bảo trì dễ dàng.
Kết nối dạng ống của Alfa Laval TL6
| Loại kết nối | Tiêu chuẩn kết nối |
| Ren trong | ISO 228 – G 2 |
| Ren ngoài | ISO 228 – G 2 B |
Kết nối dạng mặt bích của Alfa Laval TL6
| Loại kết nối | Tiêu chuẩn kết nối |
| FM, pvcALS |
|
| FM, PED |
|
| FG, pvcALS |
|
| FG, ASME | ASME B16.5 Class150 NPS 2 |
| FG, PED |
|
| FD, pvcALS |
|
| FD, ASME | ASME B16.5 Class 300 NPS 2 |
| FD, PED |
|
Thông số kỹ thuật chung của Alfa Laval TL6
| Tên tấm | Loại tấm | Độ rộng kênh, mm (inches) |
| TL6-B | Tấm đơn | 1.8 (0.07) |
| Vật liệu | |
| Tấm truyền nhiệt | 304/304L, 316/316L, 254, C-276, Ti |
| Gioăng làm kín | NBR, EPDM, FKM |
| Mặt bích kết nối |
|
| Ống kết nối | Thép không gỉ, titanium |
| Khung và tấm ép | Thép carbon sơn phủ epoxy |
Thông số vận hành của Alfa Laval TL6
| Loại khung | Áp suất thiết kế tối đa (barg/Psig) | Nhiệt độ thiết tối đa (oC/oF) |
| FM, pvcALS | 10.0/145 | 180/356 |
| FM, PED | 10.0/145 | 180/356 |
| FG, pvcALS | 16.0/232 | 180/356 |
| FG, ASME | 10.3/150 | 250/482 |
| FG, PED | 16.0/232 | 180/356 |
| FD, pvcALS | 25.0/363 | 180/356 |
| FD, ASME | 20.7/300 | 250/482 |
| FD, PED | 25.0/362 | 180/356 |

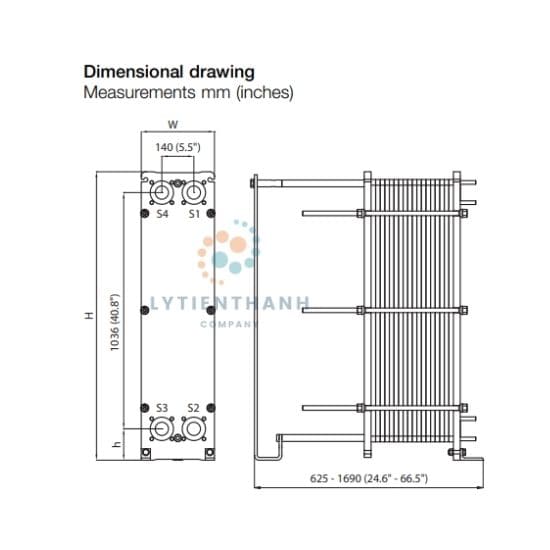

Bảng Tra Cứu Nhanh Model TL6
| TL6 | |
| Height | 1264 mm |
| Width | 320 mm |
| Min Length | 625 mm |
| Max Length | 1690 mm |
| Type of Connection | Stainless Steel Lined |
| Connection Size | EN 1092-1 DN50 |
| Pressure Rating | PN16 |
| Plate Material | 316 Stainless Steel |
| Plate Thickness | 0.50mm |
| Model | Plates | Oil Cooling (ISO VG 46/Water) | General Cooling (Water/Water) | General Heating (Water/Water) | |||
| Capacity (kW/h) | Flow Rate (LPM) | Capacity (kW/h) | Flow Rate (LPM) | Capacity (kW/h) | Flow Rate (LPM) | ||
| TL6B | 20 | 22.86 | 41.64 | 161.19 | 208.2 | 175.84 | 132.49 |
| TL6B | 30 | 22.86 | 41.64 | 234.46 | 302.83 | 293.07 | 215.77 |
| TL6B | 40 | 36.05 | 64.35 | 322.38 | 416.4 | 439.61 | 321.76 |
| TL6B | 50 | 50.12 | 90.85 | 395.65 | 511.03 | 512.87 | 397.47 |
| TL6B | 60 | 58.03 | 105.99 | 468.91 | 605.67 | 630.1 | 465.61 |
| TL6B | 70 | 62.13 | 113.56 | 527.53 | 681.37 | 732.68 | 548.88 |
| TL6B | 80 | 75.91 | 136.27 | 615.45 | 794.94 | 849.91 | 624.59 |
| TL6B | 90 | 84.99 | 155.2 | 674.06 | 870.64 | 937.83 | 700.3 |
| TL6B | 100 | 99.94 | 196.84 | 732.68 | 946.35 | 1025.75 | 757.08 |
Tham khảo
Do tính chất đa dạng về cấu hình, vui lòng liên hệ với chuyên gia của chúng tôi để được tư vấn thiết kế phù hợp với yêu cầu hệ thống, chúng tôi luôn sẵn lòng: 0989573834
